Pot-piège à liquide pour le vacuum
Un pot-piège pour le vacuum (ou piège à vide) est un dispositif utilisé dans les systèmes de vide pour protéger la pompe à vide des contaminants tels que les liquides (huile de coupe, etc), les particules ou les vapeurs indésirables.

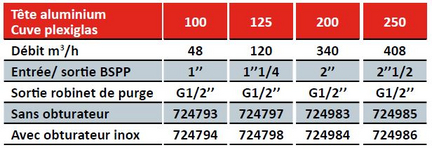

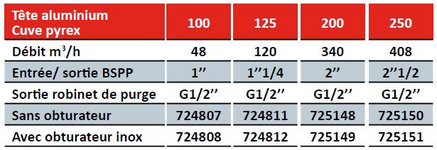

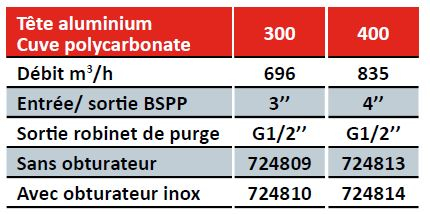

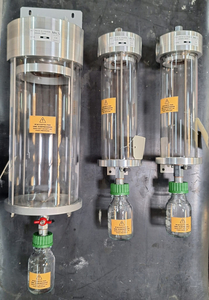

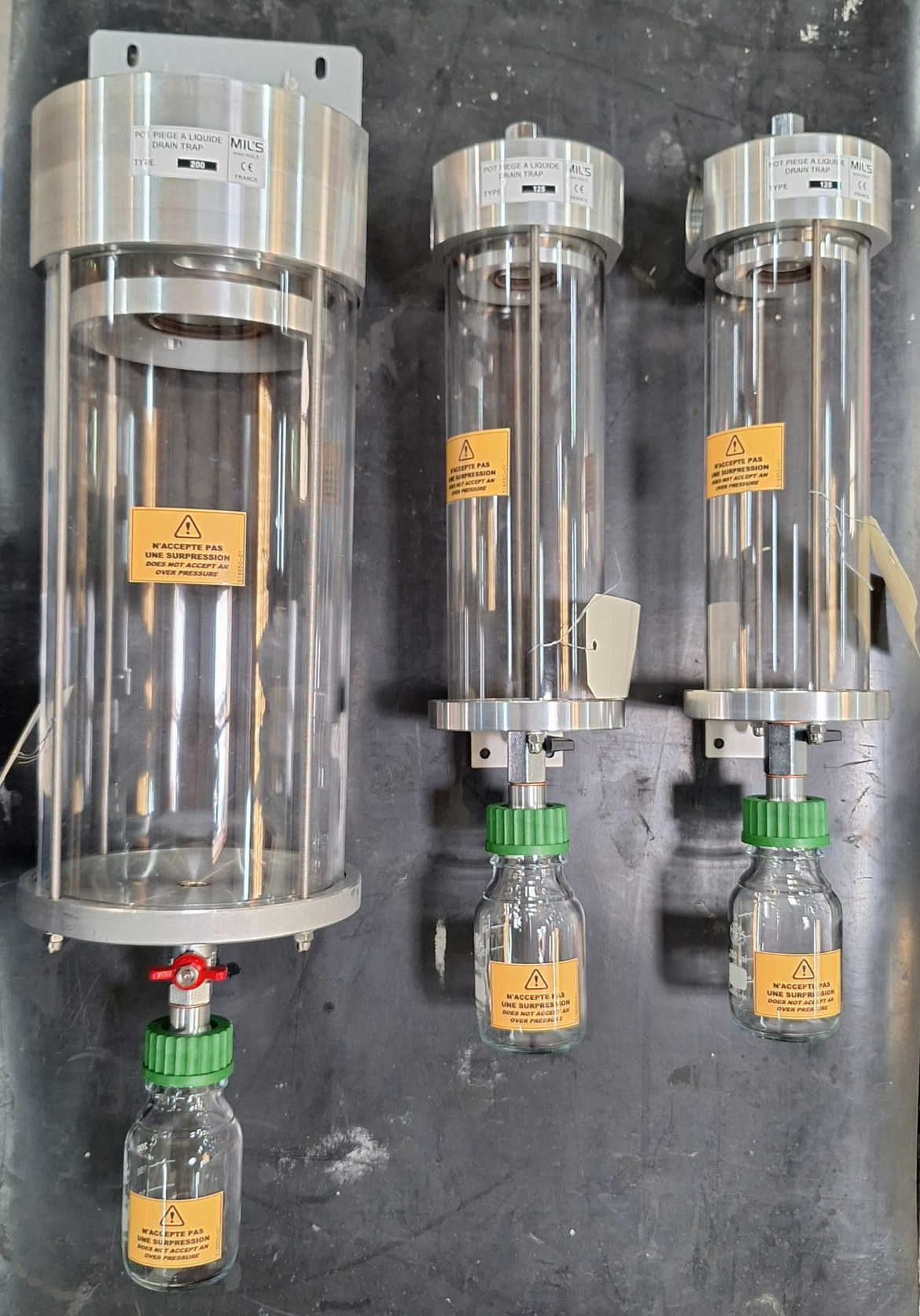

Nous vous proposons un assortiment complet permettant de couvrir tous les cas de figures selon vous besoin. Les pots-pièges de Mil's sont disponibles en différentes dimensions, avec un corps en aluminium ou en inox et le récipient en plexigas, polycarbonate ou pyrex (verre). Les pots-pièges sont également disponible avec purgeur de vide automatique permettant une évacuation automatique des liquides sans interruption du vide.
Contactez-nous pour qu'on définisse ensemble le meilleur système pour vos besoins.
Caractéristiques des pots-pièges:
- Protection optimisée des pompes à vide
- Grande efficacité pour piéger les liquides véhiculés dans le réseau de vide
- Version avec obturateur mécanique en acier inoxydable pour protéger le groupe de pompage

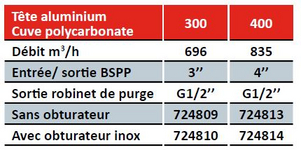

- Cuve transparente en plexiglas, polycarbonate ou PYREX selon les modèles

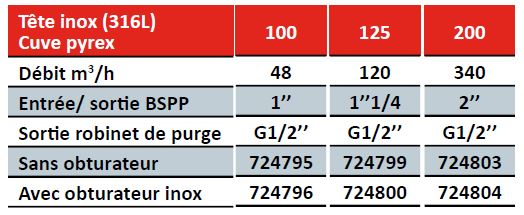

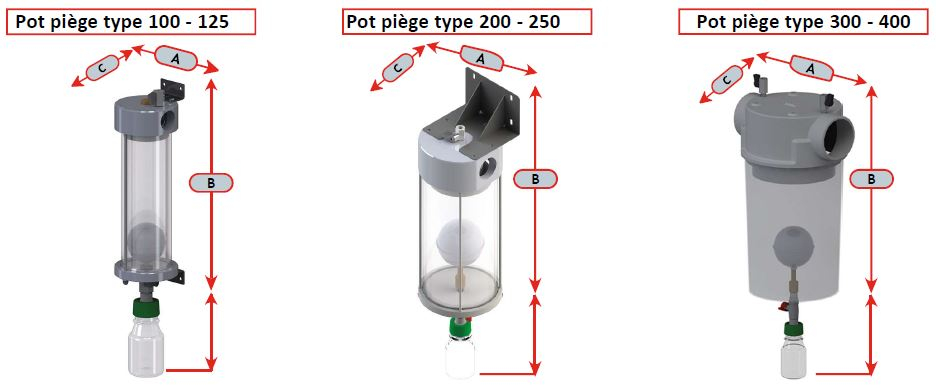

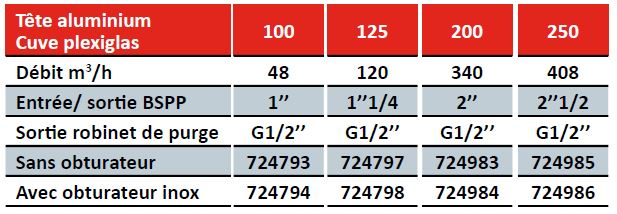

- Version Inox 316L pour les modèles 100 / 125 / 200 disponible
- Fixation murale ou montage direct sur bâti de machine
- Vanne casse-vide
Options:
- Flacon pyrex monté sous le pot afin de purger les condensats
- Montage d’un purgeur automatique des liquides sous le pot, permet une purge sans arrêter le process
Principe de fonctionnement:
- L’air et les liquides entrainés par le flux pénètrent dans le pot et sont séparés par le déflecteur
- Les gouttes de liquide tombent vers le fond de la cuve
- Dans la version avec obturateur : celui-ci se soulève avec le niveau de liquide pour couper le flux

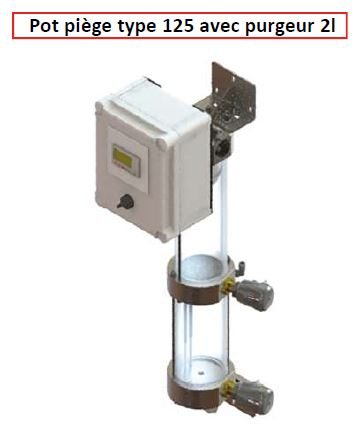

Purgeur de vide automatique
Avantages:
- Evacuation automatique des liquides du fond de cuve sans interruption du pompage
- S’adapte sous un fond de réservoir ou de pot piège
- Autonome grâce au coffret Millenium
Principe de fonctionnement:
L’automate Millenium pilote l’ouverture et la fermeture alternativement des 2 électrovannes afin d’évacuer le liquide sans diminuer le niveau de vide.
Automate avec écran LCD rétroéclairé indiquant :
- Opération en cours + décompte avant purge
- Vanne(s) active(s)

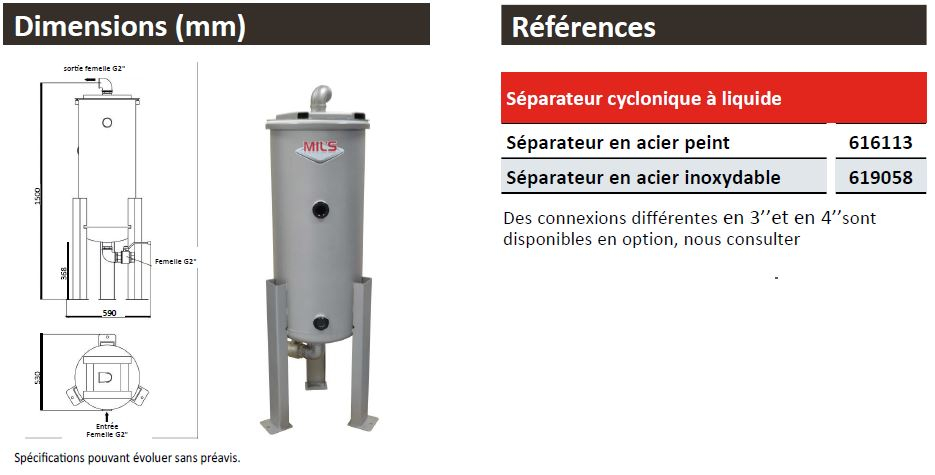

Séparateur cyclonique à liquide
- Grande capacité de rétention de liquide, cuve de 100 l.
- Configuration en «L», entrée latérale, raccordement par le haut en 2’’
- Cuve en acier peint ou en acier inoxydable avec couvercle démontable pour faciliter le nettoyage
- Voyants de niveau haut et bas
- Vidange par vanne manuelle à boisseau sphérique en 2’’
- L’air et les liquides entrainés par le flux pénètrent dans le pot et sont séparés dans le déflecteur grâce à l’effet centrifuge
- Les gouttes de liquide tombent vers le fond de la cuve
